Bơm thủy lực bánh răng là loại bơm phổ biến trên thị trường, được ứng dụng rộng rãi trong các nhu cầu bơm nước có áp suất trung bình tư 10 ~ 200 bar (tùy vào độ chính xác trong quá trình chế tạo).

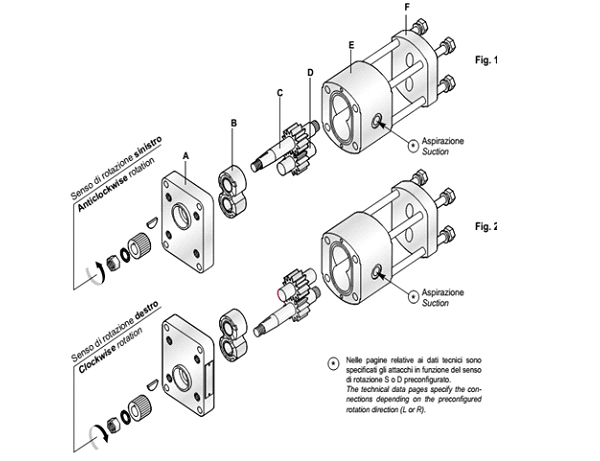

Cấu tạo bơm bánh răng:
- Bao gồm bánh răng chủ động và bánh răng bị động được thiết kế ăn khớp nhau và đặt nằm trong vỏ bơm.
- Có nhiều loại răng, ví dụ như răng thẳng, nón chữ V hoặc xoắn ốc.
- Số răng (Z) có trên mỗi bánh thông thường từ 8 đến 12 răng.
* Hình thức chế tạo răng theo dạng thân khai thường được áp dụng nhất do tính linh hoạt trong hiệu chỉnh.

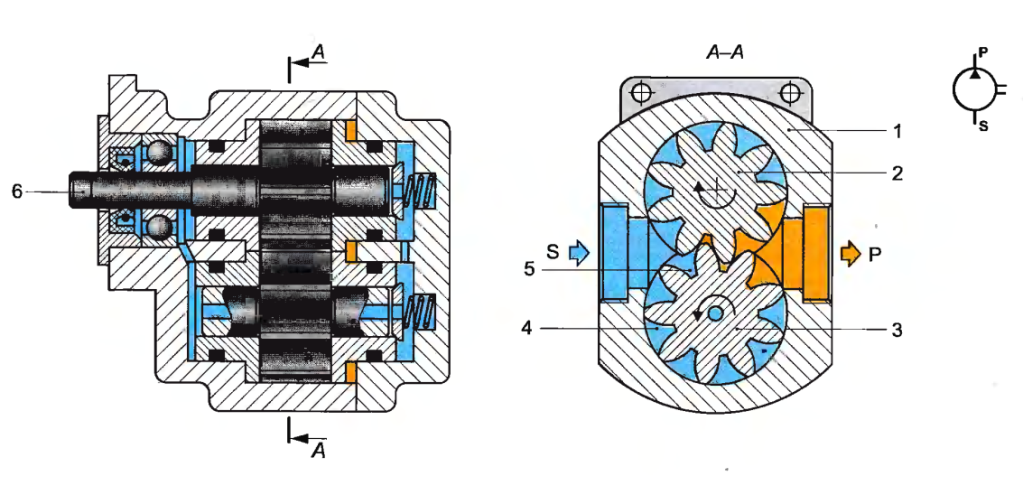

Nguyên lý làm việc:
Khi bánh răng ra khớp, tại khoang hút, thể tích tăng và áp suất giảm => chất lỏng điền vào các rãnh răng.
Khi bánh răng chủ động quay, kéo bánh răng bị động quay theo chiều ngược lại, các rãnh răng chứa chất lỏng quay theo đưa chất lỏng đến khoang đẩy.
Tại khoang đẩy, bánh răng vào khớp làm thể tích giảm, chất lỏng được nén vào đường ống và được đẩy ra với áp suất cao.
Quá trình hút và đẩy của bơm thủy lực bánh răng diễn ra đồng thời và liên tục.
Ưu điểm của bơm thủy lực bánh răng là gì?
- Tính phổ biến trên thị trường => Linh kiện thay thế luôn có sẵn.
- Lưu lượng nước cung cấp đều và ổn định.
- Dễ dàng tháo lắp, sửa chữa, bảo dưỡng.
- Khả năng chịu tải trong thời gian ngắn.
- Chế tạo đơn giản và an toàn => chi phí thấp hơn so với các dòng sản phẩm khác.
Bơm thủy lực bánh răng được ứng dụng trong rất nhiều mục đích bơm nước khác nhau như: bơm đẩy cao, bơm tưới tiêu, bơm cao áp trong công nghiệp,...
